Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › XCMG › LW-541F › 540F(III).9 Тормозная система

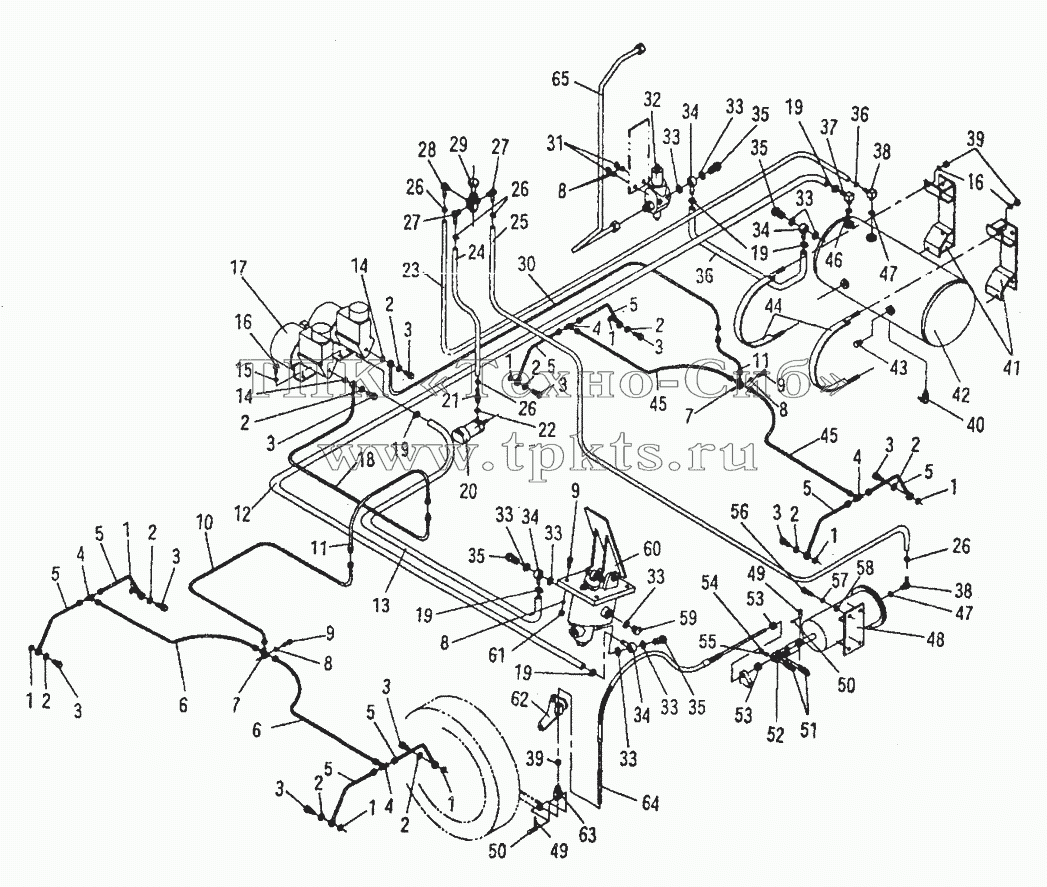

Каталоги запасных частей к спецтехнике XCMG LW-541F 540F(III).9 Тормозная система

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
5
5
5
5
5
5
5
5
6
6
7
7
8
8
8
8
9
9
9
10
11
11
12
13
14
14
15
16
16
17
18
19
19
19
19
19
20
21
22
23
24
25
26
26
26
26
27
27
28
29
30
31
32
33
33
33
33
33
33
33
33
34
34
34
34
35
35
35
35
36
36
37
38
38
39
39
40
41
42
43
44
45
45
46
47
47
48
49
49
50
50
51
52
53
53
54
55
56
57
58
59
60
61
62
63
64
65
Позиция на иллюстрации Заводской номер детали Название детали
1 ZL40.12.4-17 Шайба В корзину
2 ZL40.12.4-15 Шайба В корзину
3 ZL40.I2.4-14A Нипель В корзину
4 JB990-77 Соединительный элемент 6 В корзину
5 510D.12.1 Труба В корзину
6 ZL50.12.1 Труба В корзину
7 ZL40.12.1 Tee Connector В корзину
8 GB93-87 Шайба 12 В корзину
9 GB5782-86 Болт В корзину
10 ZL50E.9.1 Труба В корзину
11 NJ303503025A Шланг В корзину
12 ZL50E.9A-10 Воздушная труба В корзину
13 ZL50E.9A.3-1 Воздушная труба В корзину
14 JB982-77 Шайба В корзину
15 GB93-87 Шайба 12 В корзину
16 GB5783-86 Болт В корзину
17 ZL50E.9A.3 Пневмопривод В корзину
18 ZL50E.9A.8 Труба В корзину
19 ZBJ15001-87 Хомут d20 В корзину
20 ZL50E.9.6 Пневмоцилиндр тормозов В корзину
21 ZL50E.9A-2 Соединение В корзину
22 JB982-77 Шайба В корзину
23 ZL50E.9A-9 Воздушная труба В корзину
24 ZL50E.9A-4 Воздушная труба В корзину
25 ZL50E.9A-7 Воздушная труба F10xF19 В корзину
26 ZBJ15001-87 Хомут d20 В корзину
27 ZL5QE.9A-6 Соединение В корзину
28 ZL50E.9A-5 Joint В корзину
29 QZ50-3526001 Handle Control Valve В корзину
30 ZL50E.9A.10 Труба В корзину
31 GB6170-86 Гайка В корзину
32 SH380 Сепаратор В корзину
33 JB982-77 Шайба В корзину
34 ZL40.12.9-4 Joint В корзину
35 ZL40.12.5-1 Bolt В корзину
36 540F(III).9-1 Воздушная труба В корзину
37 ZL50E.9A.3-2 Соединение В корзину
38 ZL50E.9A-8 Joint В корзину
39 GB6170-86 Гайка В корзину
40 СА10 Спускной клапан В корзину
41 ZL50E.9.5 Скоба В корзину
42 ZL50E.9.4.1 Воздушный ресивер В корзину
43 ZL50E.9A.4-1 Заглушка В корзину
44 ZL50E.9.11 Зажим В корзину
45 ZL50.12.8 Труба В корзину
46 JB982-77 Шайба В корзину
47 JB982-77 Шайба В корзину
48 ZL50E.9.7 Brake Cylinder В корзину
49 GB882-86 Шплинт В корзину
50 GB91-86 Шплинт В корзину
51 ZL40.13.3-4A U-Bolt В корзину
52 ZL40.13.3-3A Slide Block В корзину
53 GB6170-86 Гайка В корзину
54 GB6170-86 Гайка В корзину
55 GB93-86 Рессорная шайба 12 В корзину
56 GB5783-86 Болт В корзину
57 GB93-87 Шайба 12 В корзину
58 GB97.1-85 Шайба В корзину
59 ZL50E.9.2-2 Заглушка В корзину
60 ХМ-60C-3154010 Регулятор тормоза В корзину
61 GB6170-86 Гайка В корзину
62 ZL40A.13.4 Фиксатор В корзину
63 ZL40.7.5-2 Соединительный элемент В корзину
64 ZL50E.9.12 Трос В корзину
65 540F(III).9.1 Воздушная труба В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
