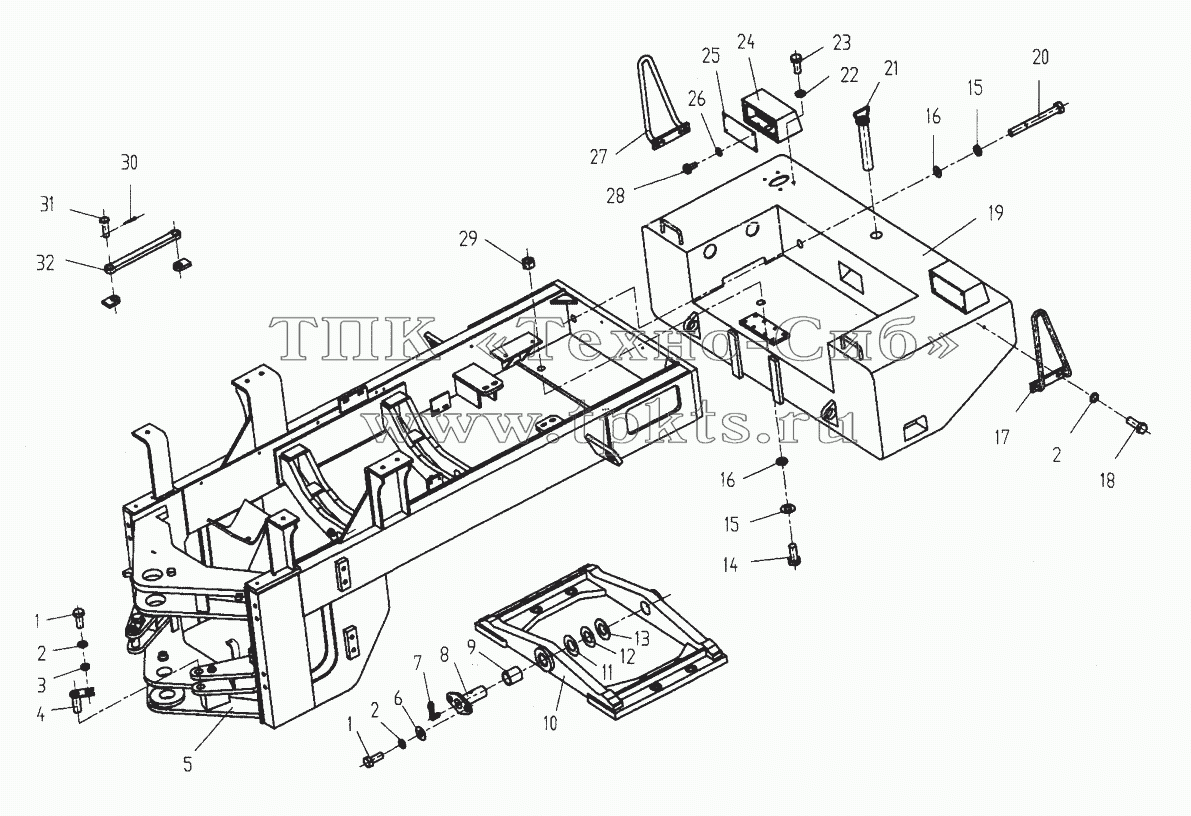

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | GB5783-86 | Болт | В корзину | |
2 | GB93-87 | Шайба 12 | В корзину | |
3 | ZL50E.8-4 | Блок | В корзину | |
4 | Z5H.6.5 | Поворотный штифт | В корзину | |
5 | LW560F.6.2 | Заднее шасси | В корзину | |
6 | GB96-85 | Шайба | В корзину | |
7 | ZL50E.6.9 | Труба | В корзину | |
8 | 85Z.7.10 | Штифт | В корзину | |
9 | 85Z.07.11-4 | Труба | В корзину | |
10 | ZL50E.6.6 | Поворотный каркас | В корзину | |
11 | 85Z.07-4 | Уплотнение | В корзину | |
12 | ZL50E.6-14 | Регулировочная прокладка | В корзину | |
13 | ZL50E.6-15 | Регулировочная прокладка | В корзину | |
14 | GB5785-86 | Bolt М12х1,5x85 | В корзину | |
15 | GB93-87 | Шайба 12 | В корзину | |
16 | GB97.1-85 | Шайба | В корзину | |
17 | 530D.8.5 | Задний поручень | В корзину | |
18 | GB5783-86 | Болт | В корзину | |
19 | LW560F.6.5 | Противовес | В корзину | |
20 | GB5785-86 | Bolt М12х1,5x85 | В корзину | |
21 | Z5G(VII).6.3 | Тяговый палец | В корзину | |
22 | GB93-87 | Шайба 12 | В корзину | |
23 | GB5783-86 | Болт | В корзину | |
24 | Z5G6.9.3 | Защита лампы | В корзину | |
25 | Z5G6.9-1 | Крышка | В корзину | |
26 | GB97.1-85 | Шайба | В корзину | |
27 | 530D.8.6 | Задний поручень | В корзину | |
28 | GB67-85 | Болт | В корзину | |
29 | GB6171-86 | Гайка | В корзину | |
30 | GB91-86 | Шплинт | В корзину | |
31 | GB882-86 | Шплинт | В корзину | |
32 | ZL50E.6-11 | Планка | В корзину |
