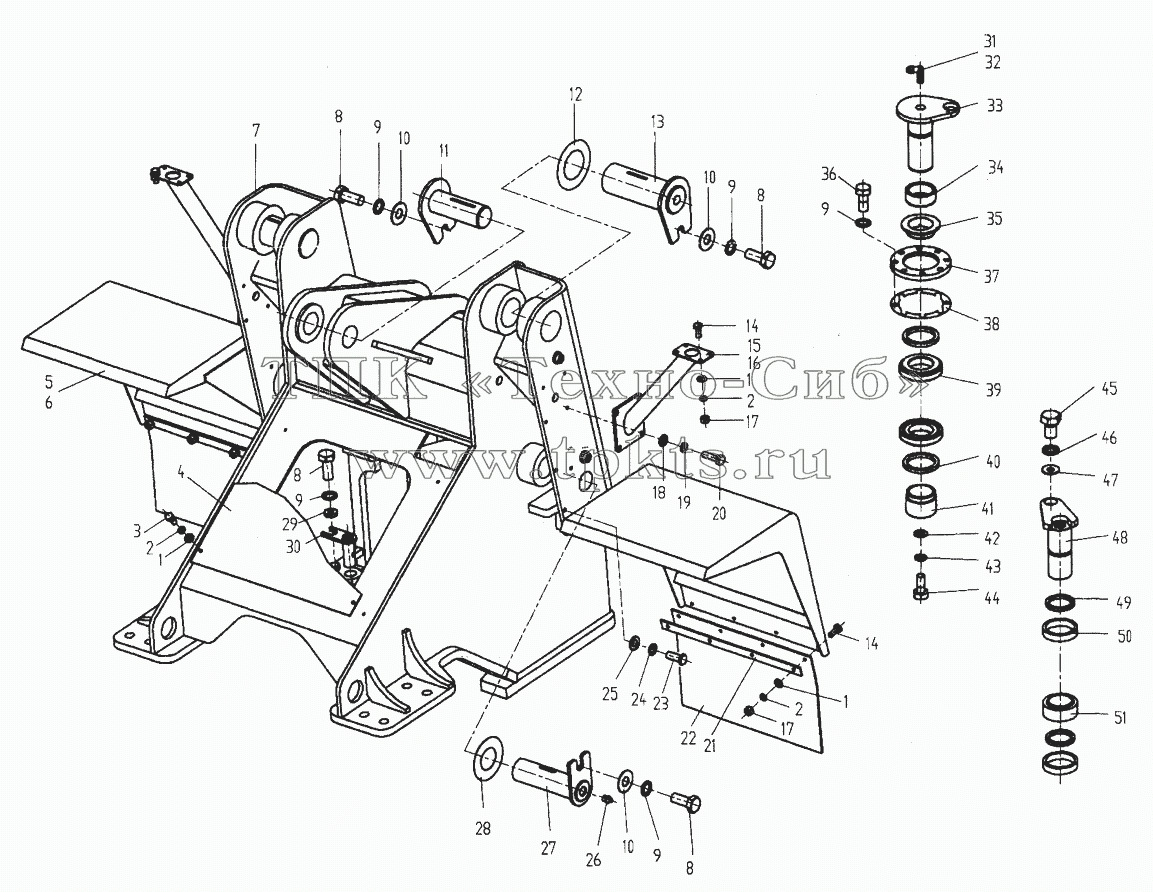

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | GB97.1-85 | Шайба | В корзину | |
2 | GB93-87 | Шайба 12 | В корзину | |
3 | GB5783-86 | Болт | В корзину | |
4 | ZL50E.6-10 | Пластина | В корзину | |
5 | Z5G.6.18A | Левое крыло | В корзину | |
6 | Z5G6.19A | Правое крыло | В корзину | |
7 | 540F.6.1 | Переднее шасси | В корзину | |
8 | GB5783-86 | Болт | В корзину | |
9 | GB93-87 | Шайба 12 | В корзину | |
10 | GB96-85 | Шайба | В корзину | |
11 | ZL50E.6.14 | Шпилька | В корзину | |
12 | ZL50E.6-17 | Регулировочная прокладка | В корзину | |
13 | ZL50E.6.13 | Шпилька | В корзину | |
14 | GB5783-86 | Болт | В корзину | |
15 | Z5G6.16A.1 | Левый плафон лампы | В корзину | |
16 | Z5G6.17A.1 | Правый плафон лампы | В корзину | |
17 | GB6170-86 | Гайка | В корзину | |
18 | GB97.1-86 | Шайба | В корзину | |
19 | GB93-87 | Шайба 12 | В корзину | |
20 | GB5783-86 | Болт | В корзину | |
21 | Z5G6.18-1 | Пластина | В корзину | |
22 | Z5G6.18-2 | Резиновый брызговик | В корзину | |
23 | GB5783-86 | Болт | В корзину | |
24 | GB93-87 | Шайба 12 | В корзину | |
25 | GB97.1-86 | Шайба | В корзину | |
26 | JB/T7940.1-1995 | Чашка для смазки | В корзину | |
27 | Z5G.6.3 | Штифт | В корзину | |
28 | ZL50E.6-19 | Регулировочная прокладка | В корзину | |
29 | ZL50E.8-4 | Блок | В корзину | |
30 | Z5H.6.5 | Поворотный штифт | В корзину | |
31 | 85Z.06.14-8 | Соединение | В корзину | |
32 | GB5631.2-85 | Соединитель | В корзину | |
33 | ZL50E.6.10 | Штифт | В корзину | |
34 | 85Z.07.1.2.1-11 | Шейка | В корзину | |
35 | 85Z.06.14-1 | Ответное устройство | В корзину | |
36 | GB5782-86 | Болт | В корзину | |
37 | ZL50E.6-3 | Седло подшипника | В корзину | |
38 | 85Z.6-06.14-3 | Регулировочный подушки | В корзину | |
39 | GB279-84 | Подшипник | В корзину | |
40 | GB9877.1-88 | Кольцо | В корзину | |
41 | ZL50E.6-2 | Крышка | В корзину | |
42 | GB97.1-85 | Шайба | В корзину | |
43 | GB93-87 | Шайба 12 | В корзину | |
44 | GB5785-86 | Bolt М12х1,5x85 | В корзину | |
45 | GB5783-86 | Болт | В корзину | |
46 | GB93-87 | Шайба 12 | В корзину | |
47 | GB97.1-85 | Шайба | В корзину | |
48 | ZL50E.6.11 | Шпилька | В корзину | |
49 | GB9877.1-88 | Кольцо | В корзину | |
50 | ZL50E.6-6 | Подшипник | В корзину | |
51 | GB304.5-81 | Подшипник | В корзину |
