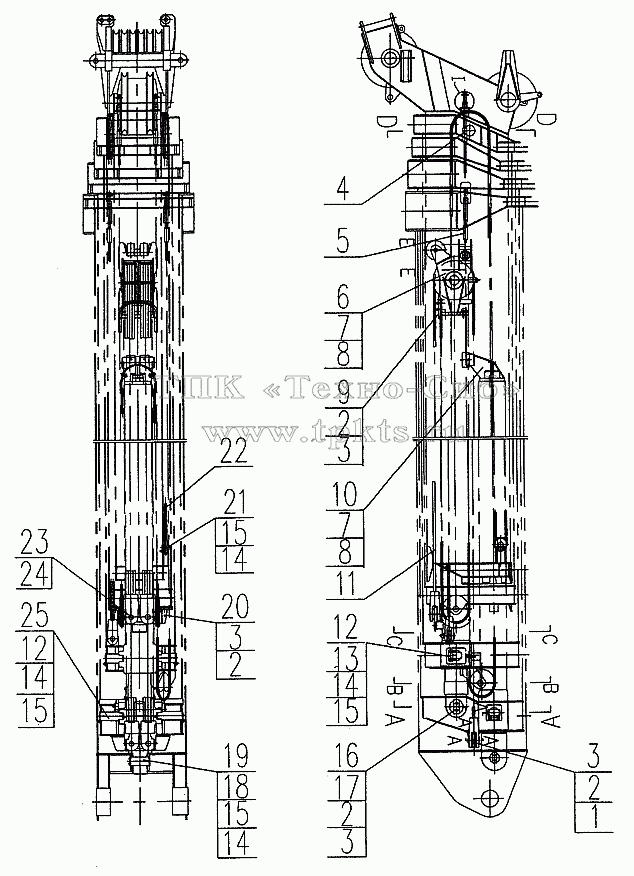

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | QY50K.02II.6.3 | Rope seat | В корзину | |
2 | 10410038 | Bolt M10x30 | В корзину | |
3 | 10440006 | Washer 10 | В корзину | |
4 | QY50K.02II.6.16 | Thinly Rope II | В корзину | |
5 | QY50K.02II.6.15 | Thinly Rope I | В корзину | |
6 | QY50K.02II.6.14 | Guide Pully Structure | В корзину | |
7 | 10410733 | Bolt M12x40 | В корзину | |
8 | 10440010 | Washer 12 | В корзину | |
9 | QY50K.02II.6-13 | Rope Roller | В корзину | |
10 | QY50K.02II.6.12А | Guide Rack | В корзину | |
11 | QY50K.02II.6.10 | Grossly Rope I | В корзину | |
12 | QY50K.02II.6-5 | Shaft Bushing | В корзину | |
13 | QY50K.02II.6-8 | Pin Shaft | В корзину | |
14 | 10410011 | Bolt M8x20 | В корзину | |
15 | 10440001 | Washer 8 | В корзину | |
16 | QY50K.02II.6-6 | Pin Shaft | В корзину | |
17 | QY50K.02II.6-7 | Retaining Plate | В корзину | |
18 | QY50K.02II.6-1 | Pin Shaft | В корзину | |
19 | QY50K.02II.6-2 | Retaining Plate | В корзину | |
20 | QY50K.02II.6.9 | Rope seat | В корзину | |
21 | QY25K.02II.5-10 | Shaft Bushing | В корзину | |
22 | QY50K.02II.6.11 | Grossly Rope II | В корзину | |
23 | QY50K.02II.6-29 | Pin Shaft | В корзину | |
24 | 10450046 | Ring 35 | В корзину | |
25 | QY50K.02II.6-4 | Pin Shaft | В корзину |
