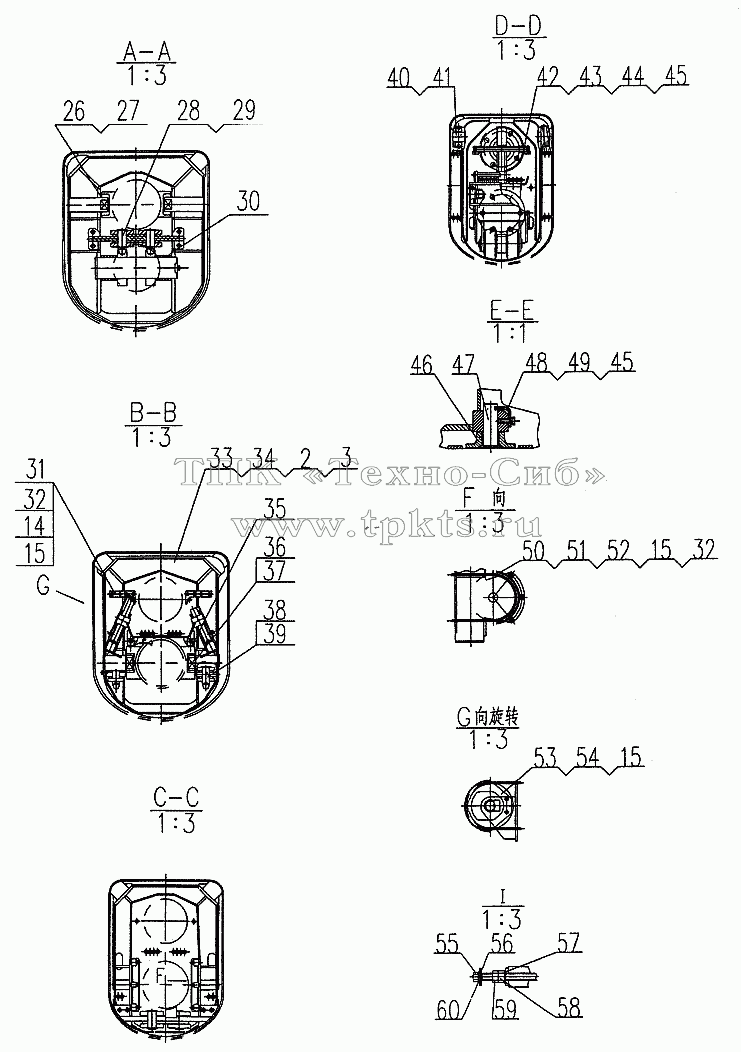

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
2 | 10410038 | Bolt M10x30 | В корзину | |
3 | 10440006 | Washer 10 | В корзину | |
14 | 10410011 | Bolt M8x20 | В корзину | |
15 | 10440001 | Washer 8 | В корзину | |
26 | QY50K.02II.6-17 | Mat | В корзину | |
27 | QY50K.02II.6-18 | Mat | В корзину | |
28 | QY50K.02II.6-19 | Pin Shaft | В корзину | |
29 | QY50K.02II.6-20 | Clip | В корзину | |
30 | QY50K.02II.6-21 | Space | В корзину | |
31 | QY50K.02II.6.22 | Rope Hold | В корзину | |
32 | 10440062 | Washer 8 | В корзину | |
33 | QY50K.02II.6.23 | Rope Trestle | В корзину | |
34 | 10440009 | Washer 10 | В корзину | |
35 | QY50K.02II.6-24 | Plate | В корзину | |
36 | QY50K.02II.6-25 | Mat | В корзину | |
37 | QY50K.02II.6-26 | Mat | В корзину | |
38 | QY25K.02II.5-27 | Pin | В корзину | |
39 | QY25K.02II.5-28 | Clip | В корзину | |
40 | QY25K.02II.5.22 | Wheel | В корзину | |
41 | QY50K.02II.6-27 | Pin Shaft | В корзину | |
42 | QY50K.02II.6-28 | Rope Holder | В корзину | |
43 | 10410006 | Bolt M6x35 | В корзину | |
44 | 10430009 | Nut М6 | В корзину | |
45 | 10440022 | Washer 6 | В корзину | |
46 | QY50K.02II.6.30 | Pully | В корзину | |
47 | QY50K.02II.6-31 | Pin | В корзину | |
48 | QY50K.02II.6-32 | Retaining Plate | В корзину | |
49 | 10410374 | Bolt M6x16 | В корзину | |
50 | QY50K.02II.6.33A | Rope Holder | В корзину | |
51 | 10420399 | Bolt M8x35 | В корзину | |
52 | 10430001 | Nut М8 | В корзину | |
53 | QY50K.02II.6.34 | Rope Holder | В корзину | |
54 | 10410026 | Bolt M8x16 | В корзину | |
55 | 10430224 | Nut M12 | В корзину | |
56 | 10440119 | Washer 16 | В корзину | |
57 | 10440005 | Washer 16 | В корзину | |
58 | 10430008 | Nut M20 | В корзину | |
59 | 10430125 | Nut M20 | В корзину | |
60 | 10440005 | Washer 16 | В корзину |
