Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › XCMG › WZ30-25 (англ.) › Excavating Working Device

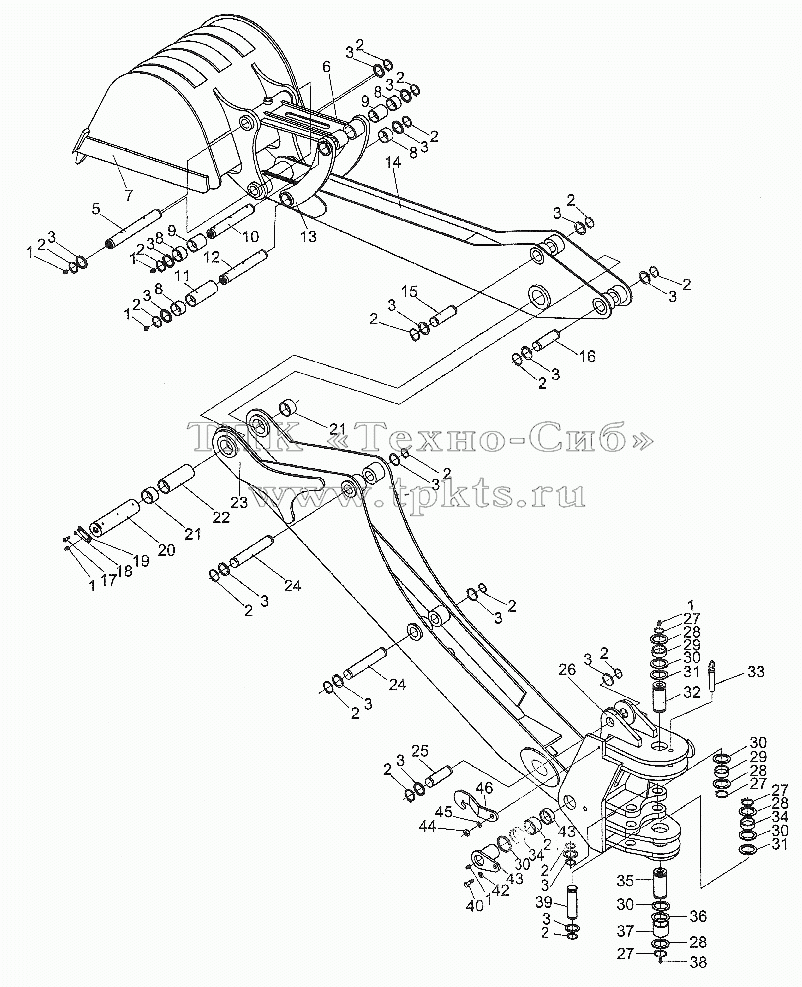

Каталоги запасных частей к спецтехнике XCMG WZ30-25 (англ.) Excavating Working Device

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
5
6
7
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
26
27
27
27
27
28
28
28
28
29
29
30
30
30
30
30
31
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
1 GB1152-27 Grease Cup М10Х1 В корзину
2 GB894.1-86 Пружинный зажим В корзину
3 GB/T894.1-86 Ring В корзину
5 WZ30.11-15 Прокладка В корзину
6 WZ30.11.2 Ковш В корзину
7 WZ30.11.1 Тяговая штанга В корзину
8 WZ30.11-12 Вал В корзину
9 WZ30.11-13 Защитная пластина В корзину
10 WZ30.11-9 Вал В корзину
11 WZ30.11-17 Вал В корзину
12 WZ30.11-18 Вал В корзину
13 WZ30.11.4 Рычаг ковша В корзину
14 WZ30.11.5 Стрела ковша В корзину
15 WZ30.11-26 Регулировочный диск В корзину
16 WZ30.11-26 Регулировочный диск В корзину
17 GB5783-86 Болт В корзину
18 GB93-87 Шайба 12 В корзину
19 WZ30.11-22 Регулировочный диск В корзину
20 WZ30.11-25 Прокладка В корзину
21 WZ30.11-23 Вал В корзину
22 WZ30.11-24 Стопорная шайба В корзину
23 WZ30.11.6 Движок В корзину
24 WZ30.11-27 Вал В корзину
25 WZ30.11-28 Вал В корзину
26 WZ30.11.7 Гроверная шайба В корзину
27 GB894.1-86 Пружинный зажим В корзину
28 WZ30.11-32 Ring В корзину
29 WZ30.11-33 Shaft Bushing В корзину
30 WZ30.11-30 Прокладка В корзину
31 WZ30.11-34 Adjusting Cushion В корзину
32 WZ30.11-31 Shaft В корзину
33 WZ30.11.40 Pin В корзину
34 WZ30.11-24 Стопорная шайба В корзину
35 WZ30.11-37 Shaft В корзину
36 WZ30.11-38 Cushion В корзину
37 WZ30.11-39 Shaft Bushing В корзину
38 GB1153-79 Грязезащитный колпачок М10х1450 В корзину
39 WZ30.11.35 Shaft В корзину
40 GB5783-86 Болт В корзину
41 GB93-87 Шайба 12 В корзину
42 WZ30.11.29 Shaft Assy В корзину
43 WZ30.11-24 Стопорная шайба В корзину
44 GB6170-86 Гайка В корзину
45 GB95-85 Шайба В корзину
46 WZ30.11.41 Shaft Seat В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
