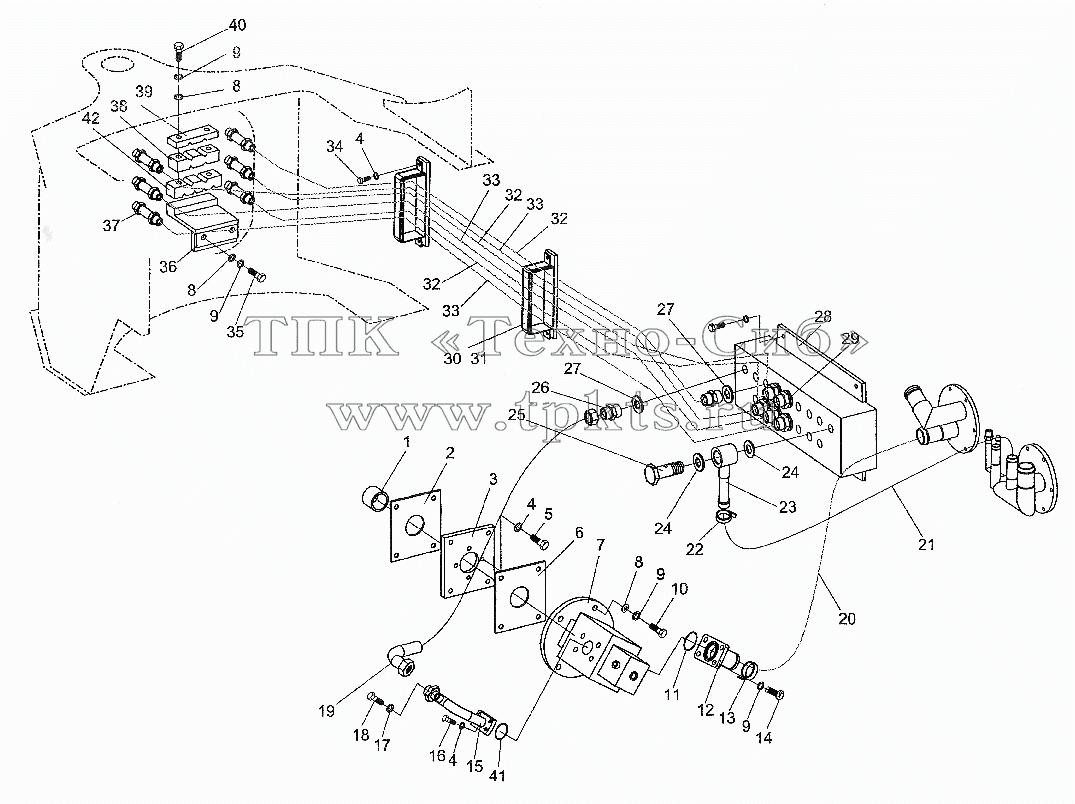

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | ZL20A.16-5 | Sleeve | В корзину | |
2 | ZL20A.16-1 | Pad | В корзину | |
3 | ZL20A.16-4A | Plate | В корзину | |
4 | GB93-87 | Шайба 12 | В корзину | |
5 | GB70-85 | Болт | В корзину | |
6 | ZL20A.16-6 | Pad | В корзину | |
7 | GBGJ2050/1010XF | Twin-Gear Pump | В корзину | |
8 | GB95-85 | Шайба | В корзину | |
9 | GB93-87 | Шайба 12 | В корзину | |
10 | GB5783-86 | Болт | В корзину | |
11 | GB1235-76 | Кольцо | В корзину | |
12 | WZ30.9.3.2.16 | фланец заливки топлива | В корзину | |
13 | ZBJ15001-87 | Хомут d20 | В корзину | |
14 | GB5783-86 | Болт | В корзину | |
15 | WZ30.9.3.2.15 | фланец слива топлива | В корзину | |
16 | GB5783-86 | Болт | В корзину | |
17 | JB982-77 | Шайба | В корзину | |
18 | WZ30.9.2.1-2 | Заглушка | В корзину | |
19 | WZ30.9.3.2.14 | Шланг 19III-850 | В корзину | |
20 | WZ30.9.3.2-17 | Шланг Ш38 | В корзину | |
21 | WZ30.9.3.2-18 | Шланг Ш25 | В корзину | |
22 | ZBJ15001-87 | Хомут d20 | В корзину | |
23 | WZ30.9.3.2.25 | Штуцер | В корзину | |
24 | JB982-77 | Шайба | В корзину | |
25 | WZ30.9.3.2-26 | Полый болт | В корзину | |
26 | WZ30.9.3.2-13 | Соединительная втулка | В корзину | |
27 | JB982-77 | Шайба | В корзину | |
28 | WJ25X-07 | Блок клапанов | В корзину | |
29 | WZ30.9.3.2-24 | Соединительная втулка | В корзину | |
30 | WZ30.9.3.2.21-2A | Plate | В корзину | |
31 | WZ30.9.3.2.21-1A | Rubber Plate | В корзину | |
32 | WZ30.9.3.2.20 | Шланг 16II-2450 | В корзину | |
33 | WZ30.9.3.2.19 | Шланг 16II-2550 | В корзину | |
34 | GB5783-86 | Болт | В корзину | |
35 | GB5783-86 | Болт | В корзину | |
36 | WZ30.9.3.2.23.2A | Plate | В корзину | |
37 | WZ30.9.3.2.22 | Стальной трубопровод | В корзину | |
38 | WZ30.9.3.2.23-4A | Middle Plate | В корзину | |
39 | WZ30.9.3.2.23-3A | Plate | В корзину | |
40 | GB898-88 | Болт М12x130 | В корзину | |
41 | GB1235-76 | Кольцо | В корзину | |
42 | WZ30.9.3.2.23-5A | Middle Plate | В корзину |
