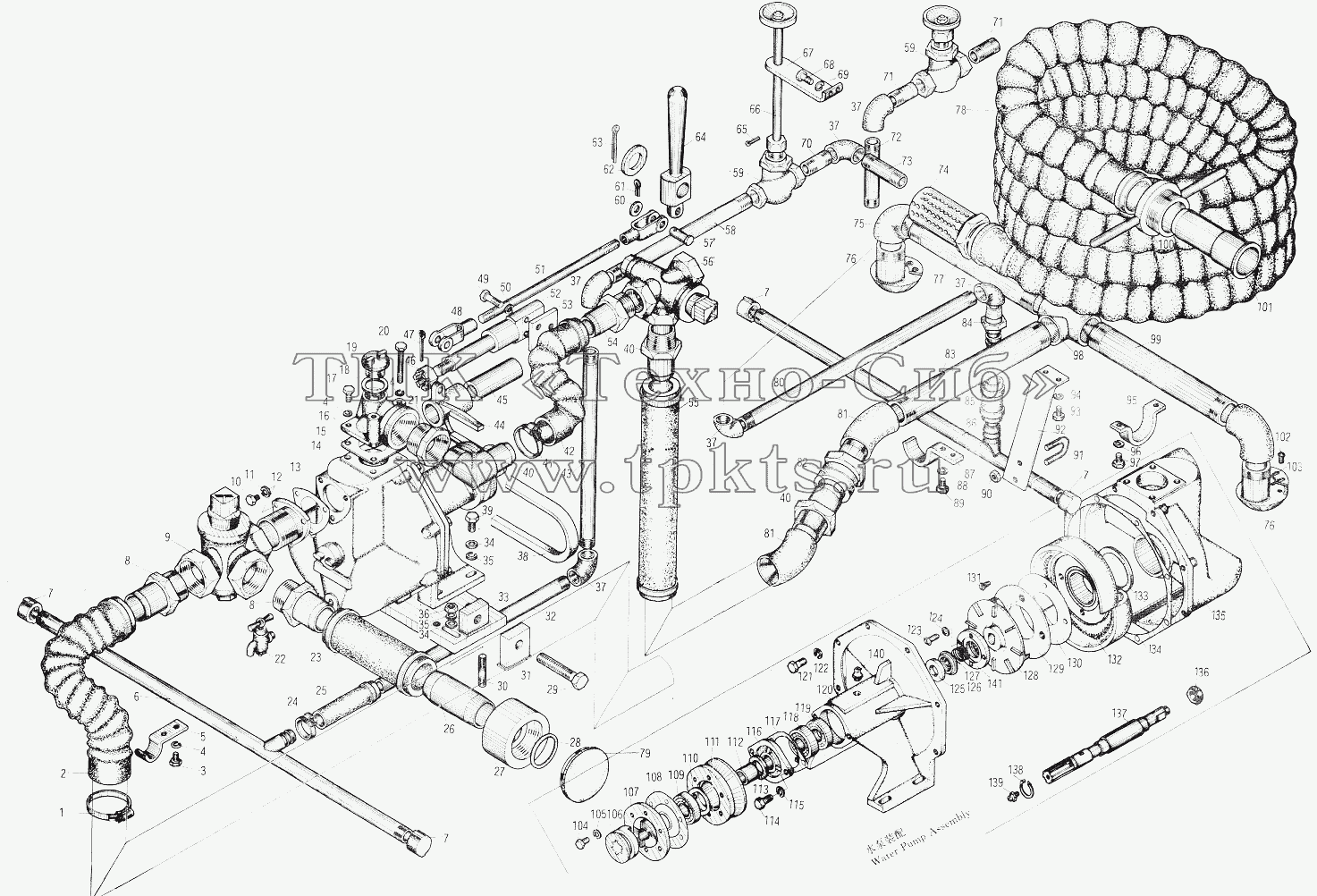

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 3x/64-76 | Hose clip | В корзину | |
2 | Armoured flexible conduit | Armoured flexible conduit | В корзину | |
3 | M8x16/GB5783 | Hex. bolt | В корзину | |
4 | 8/GB93 | Spring washer | В корзину | |
5 | YL16-9-20 | Clamp | В корзину | |
6 | YL16-9-26 | Front leaking pipe | В корзину | |
7 | YL16-9-35 | Nut | В корзину | |
8 | YL16-9-1 | Union 2 | В корзину | |
9 | x14W-6T | Tee cock 2 | В корзину | |
10 | M8x25/GB5783 | Hex. bolt | В корзину | |
11 | 8/GB93 | Spring washer | В корзину | |
12 | YL16-9-3 | Union | В корзину | |
13 | YL16-9-4 | Gasket | В корзину | |
14 | YL16-9-2 | Water pump assembly | В корзину | |
15 | YL16-9-2-12 | Gasket | В корзину | |
16 | YL16-9-2-13 | Elbow | В корзину | |
17 | M8x25/GB5783 | Hex. bolt | В корзину | |
18 | YL16-9-2-7 | Washer | В корзину | |
19 | YL16-9-2-6 | Plug | В корзину | |
20 | M8x75/GB5782 | Hex. bolt | В корзину | |
21 | YL16-9-14 | Reducing nipple | В корзину | |
22 | x53W-10 | Water draining | В корзину | |
23 | YL16-9-50 | Rubber hose 2X250 | В корзину | |
24 | 1/25-38 | Hose clip | В корзину | |
25 | YL16-9-49 | Rubber hose 1X310 | В корзину | |
26 | YL16-9-40 | Core barrel | В корзину | |
27 | YL16-9-2 | Water pump assembly | В корзину | |
28 | 60x5.7/GB1235 | O-seal ring | В корзину | |
29 | YL16-9-6 | Adjusting bolt | В корзину | |
30 | YL16-9-28 | Stud | В корзину | |
31 | YL16-9-5 | Adjusting block | В корзину | |
32 | YL16-9-23 | Water pipe | В корзину | |
33 | YL16-9-1 | Union 2 | В корзину | |
34 | 10/GB97 | Flat washer | В корзину | |
35 | 10/GB93 | Spring washer | В корзину | |
36 | M10/GB6170 | Hex. nut | В корзину | |
37 | SB4003-65 | 90-elbow 3/4 | В корзину | |
38 | C-1626/GB1174 | V-belt | В корзину | |
39 | M10x30/GB5783 | Hex. bolt | В корзину | |
40 | YL16-9-7 | Union 1 1/2 | В корзину | |
41 | 2A/35-51 | Hose clip | В корзину | |
42 | Armoured flexible conduit | Armoured flexible conduit | В корзину | |
43 | YL16-9-22 | Counecting pipe | В корзину | |
44 | YL16-9-25 | Shift fork | В корзину | |
45 | YL16-9-24 | Copper sleeve | В корзину | |
46 | M20x1.5/GB9457 | Hex. nut | В корзину | |
47 | 5x45/GB91 | Cotter pin | В корзину | |
48 | 3Y15-7-6-11 | Fork connector | В корзину | |
49 | M8x35/GB5783 | Hex. bolt | В корзину | |
50 | 8/GB93 | Spring washer | В корзину | |
51 | YL16-9-9 | Linkage | В корзину | |
52 | YL16-9-8 | Union | В корзину | |
53 | YL16-9-44 | Bearing plate | В корзину | |
54 | YL16-9-3 | Union | В корзину | |
55 | YL16-9-45 | Rubber hose | В корзину | |
56 | X14W-6T | Tee cock 1 1/2 | В корзину | |
57 | A12x38/GB882 | Pin | В корзину | |
58 | YL16-9-21 | Water pipe | В корзину | |
59 | J11x-10K | Inner thread stop valve 1 1/2 | В корзину | |
60 | 12/GB97 | Flat washer | В корзину | |
61 | 3x16/GB91 | Cotter pin | В корзину | |
62 | 30/GB97 | Flat washer | В корзину | |
63 | 5x50/GB91 | Cotter pin | В корзину | |
64 | YL16-9-10 | Handle | В корзину | |
65 | 2.5x25/GB91 | Cotter pin | В корзину | |
66 | YL16-9-4 | Gasket | В корзину | |
67 | YL16-9-11 | Support | В корзину | |
68 | M8x20/GB5783 | Hex. bolt | В корзину | |
69 | 8/GB93 | Spring washer | В корзину | |
70 | YL16-9-30 | Union | В корзину | |
71 | YL16-9-13 | Union | В корзину | |
72 | YL16-9-46 | Rubber hose 1X290 | В корзину | |
73 | YL16-9-31 | Union | В корзину | |
74 | YL16-9-7 | Union 1 1/2 | В корзину | |
75 | SB4003-65 | 90-elbow 3/4 | В корзину | |
76 | YL16-9-5 | Adjusting block | В корзину | |
77 | YL16-9-39 | Water pipe | В корзину | |
78 | Armoured flexible conduit | Armoured flexible conduit | В корзину | |
79 | YL16-9-51 | Cover | В корзину | |
80 | YL16-9-12 | Water pipe | В корзину | |
81 | SB4007-65 | 45-elbow 1 1/2 | В корзину | |
82 | YL16-9-48 | Rubber hose 1 1/2X930 | В корзину | |
83 | YL16-9-16 | Water pipe | В корзину | |
84 | YL16-9-14 | Reducing nipple | В корзину | |
85 | YL16-9-47 | Rubber hose 1X90 | В корзину | |
86 | YL16-9-34 | Rear leaking pipe | В корзину | |
87 | YL16-9-17 | Clamp | В корзину | |
88 | 8/GB93 | Spring washer | В корзину | |
89 | M8x16/GB5783 | Hex. bolt | В корзину | |
90 | M8/GB6170 | Hex. nut | В корзину | |
91 | YL16-9-18 | Clamp | В корзину | |
92 | YL16-9-19 | Carrier | В корзину | |
93 | M8x16/GB5783 | Hex. bolt | В корзину | |
94 | 8/GB93 | Spring washer | В корзину | |
95 | YL16-9-38 | Clamp | В корзину | |
96 | 8/GB93 | Spring washer | В корзину | |
97 | M8x16/GB5783 | Hex. bolt | В корзину | |
98 | SB4014-65 | Tee 1 1/2 | В корзину | |
99 | YL16-9-36 | Water pipe | В корзину | |
100 | YL16-9-8 | Union | В корзину | |
101 | YL16-9-37 | Core barrel | В корзину | |
102 | M6x10/GB67 | Screw | В корзину | |
103 | YL16-9-5-1 | Clamp | В корзину | |
104 | M6x16/GB5783 | Hex. bolt | В корзину | |
105 | 6/GB93 | Spring washer | В корзину | |
106 | YL16-9-2-19 | Sliding ratchet | В корзину | |
107 | YL16-9-2-20 | Toothed plate | В корзину | |
108 | YL16-9-2-22 | Adjusting shim | В корзину | |
109 | 205/GB276 | Bearing | В корзину | |
110 | YL16-9-2-23 | Bearing pad | В корзину | |
111 | YL16-9-2-21 | Pulley | В корзину | |
112 | YL16-9-2-24 | Bearing bushing | В корзину | |
113 | YL16-9-2-18 | Seal ring | В корзину | |
114 | M8x25/GB5783 | Hex. bolt | В корзину | |
115 | 8/GB93 | Spring washer | В корзину | |
116 | YL16-9-2-17 | End cover | В корзину | |
117 | YL16-9-2-16 | Gasket | В корзину | |
118 | 305/GB276 | Bearing | В корзину | |
119 | 160205/GB279 | Bearing | В корзину | |
120 | YL16-9-2-15 | Cover | В корзину | |
121 | M8x25/GB5783 | Hex. bolt | В корзину | |
122 | 8/GB93 | Spring washer | В корзину | |
123 | M6x20/GB67 | Button head screw | В корзину | |
124 | 6/GB93 | Spring washer | В корзину | |
125 | YL16-9-2-26 | Oil seal | В корзину | |
126 | YL16-9-2-27 | Oil seal cover | В корзину | |
127 | YL16-9-2-9 | Spring | В корзину | |
128 | YL16-9-2-5 | Vane wheel | В корзину | |
129 | YL16-9-2-1 | Press cover | В корзину | |
130 | YL16-9-2-10 | Packing | В корзину | |
131 | M6x12/GB68 | Counter sunk screw | В корзину | |
132 | YL16-9-2-2 | Turbo body | В корзину | |
133 | YL16-9-2-3 | Packing | В корзину | |
134 | YL16-9-2-11 | Fibre pad | В корзину | |
135 | YL16-9-2-4 | Housing | В корзину | |
136 | YL16-9-2-8 | Left-hand thread | В корзину | |
137 | YL16-9-2-25 | Water pump shaft | В корзину | |
138 | 25/GB894 | Snap ring | В корзину | |
139 | M6/GB1153 | Elbow grease nipple | В корзину | |
140 | M10x1/GB1152 | Nipple | В корзину | |
141 | YL16-9-2-28 | Spring housing | В корзину |
