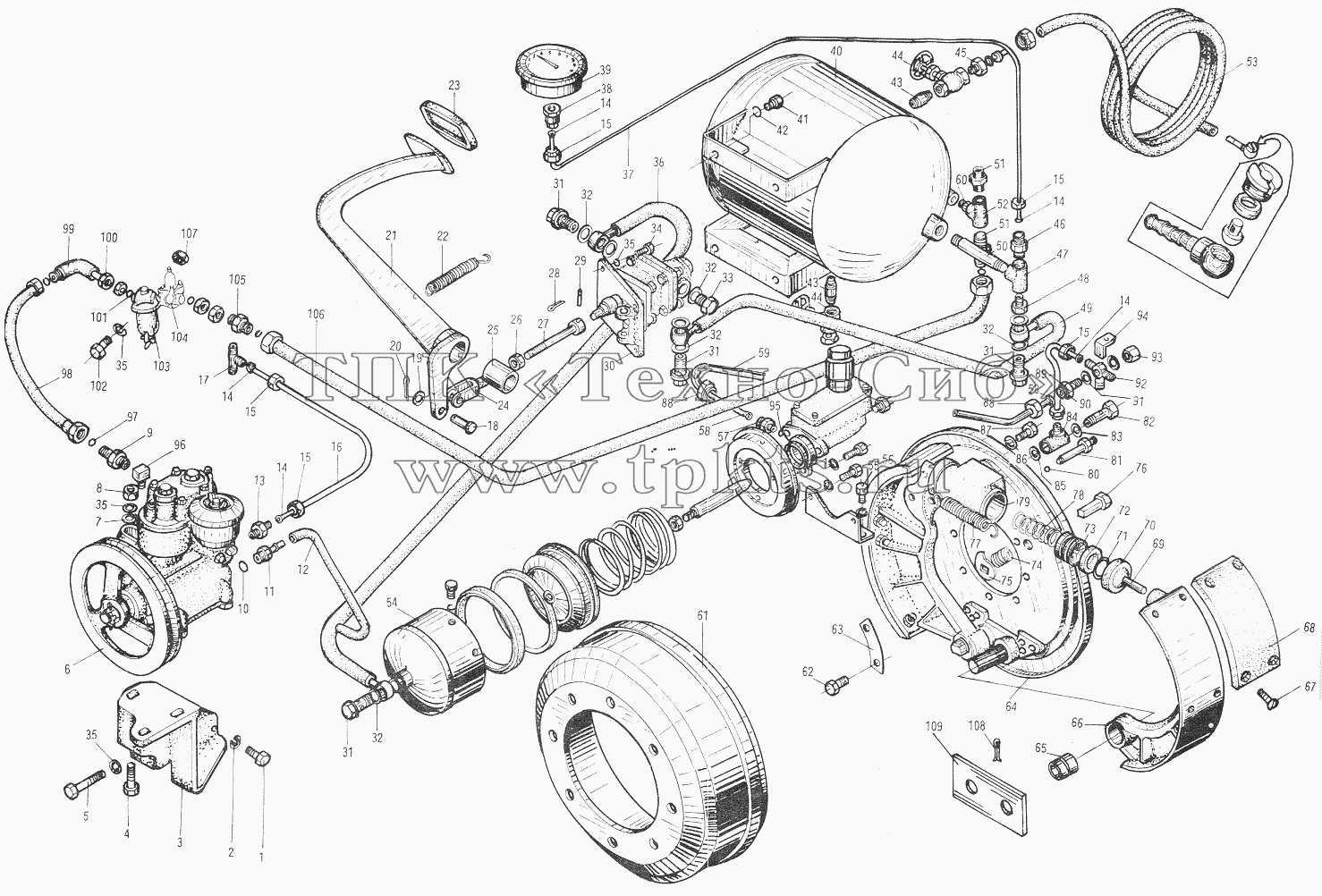

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | M10x30/GB5783 | Hex. bolt | В корзину | |
2 | 10/GB93 | Spring washer | В корзину | |
3 | YL16-3-2-8a | Air pump seat | В корзину | |
4 | M12x60/GB5782 | Hex. bolt | В корзину | |
5 | M12x85/GB5782 | Hex. bolt | В корзину | |
6 | EQ-140 | Air pump | В корзину | |
7 | 12/GB97-2 | Flat washer | В корзину | |
8 | M12/GB6170 | Hex. nut | В корзину | |
9 | YL16-3-2-12a | Union | В корзину | |
10 | YL16-3-2-6 | Washer | В корзину | |
11 | YL16-3-2-7 | Union | В корзину | |
12 | d.10x1.5x800 | Plastic hose | В корзину | |
13 | YL16-3-2-3 | Union | В корзину | |
14 | YL16-3-7 | Union | В корзину | |
15 | YL16-3-9 | Nut | В корзину | |
16 | d.6x1x1100 | Copper pipe | В корзину | |
17 | YL16-3-2-5 | Tee | В корзину | |
18 | 12x38/GB882 | Pin | В корзину | |
19 | 12/GB97-2 | Flat washer | В корзину | |
20 | 4x26/GB91 | Cotter pin | В корзину | |
21 | YL16-3-1 | Foot pedal | В корзину | |
22 | YL16-8-2-7 | Tension spring | В корзину | |
23 | 3Y15-7-6-2-7 | Foot pedal pad | В корзину | |
24 | 3Y15-7-6-11 | Fork connector | В корзину | |
25 | YL16-8-2-8 | Shaft sleeve | В корзину | |
26 | M12/GB6170 | Hex. nut | В корзину | |
27 | YL16-3-3 | Pushing rod | В корзину | |
28 | 1.5x12/GB91 | Cotter pin | В корзину | |
29 | YL16-3-27 | Pin | В корзину | |
30 | JN150-3514011 | Brake control valve | В корзину | |
31 | М22x1.5x40/JB999 | Bolt | В корзину | |
32 | 22/JB1002 | Washer | В корзину | |
33 | М22x1.5/JB.1000 | Plug | В корзину | |
34 | M8x25/GB5783 | Hex. bolt | В корзину | |
35 | 8/GB93 | Spring washer | В корзину | |
36 | G75-3L=1200 | Rubber canvas hose | В корзину | |
37 | 6x1x2200 | Copper pipe | В корзину | |
38 | YL16-3-8 | Union | В корзину | |
39 | YT-3 | Brake pressure gage | В корзину | |
40 | YL16-3-5-1 | Air reservoir | В корзину | |
41 | M12x20/GB5783 | Bolt | В корзину | |
42 | 12/GB93 | Spring washer | В корзину | |
43 | YL16-3-5-3 | Tube | В корзину | |
44 | 03.авг | Copper valve | В корзину | |
45 | YL16-3-5-2 | Union | В корзину | |
46 | YL16-3-5-6 | Union | В корзину | |
47 | 15 | Tee | В корзину | |
48 | YL16-3-5-5a | Union | В корзину | |
49 | G75-3 | Rubber canvas hose | В корзину | |
50 | YL16-3-5-8 | Connecting tube | В корзину | |
51 | YL16-3-2-12а | Union | В корзину | |
52 | 10 | Elbow | В корзину | |
53 | Air hose assembly | Air hose assembly | В корзину | |
54 | xМ-60С | Booster cylinder | В корзину | |
55 | 1M10x25/GB5783 | Small hex. bolt | В корзину | |
56 | 10/GB93 | Spring washer | В корзину | |
57 | YL16-3-6-5 | Union | В корзину | |
58 | YL16-3-16 | Union | В корзину | |
59 | d.10x1x1500 | Copper tube | В корзину | |
60 | YL16-3-5-9 | Connecting tube | В корзину | |
61 | YL20-1-7 | Brake hub | В корзину | |
62 | M12x1.5x40/GB5786 | Hex. bolt | В корзину | |
63 | YL16-1-9 | Shim | В корзину | |
64 | YL20-1-1-1 | Brake plate | В корзину | |
65 | YL20-1-1-2-3 | Fulcrum pin bush | В корзину | |
66 | YL20-1-1-2-1 | Brake shoe | В корзину | |
67 | 8x16/GB875 | Rivet | В корзину | |
68 | YL20-1-1-2-2 | Braking block | В корзину | |
69 | YL20-1-1-3-6 | Brake roller | В корзину | |
70 | YL20-1-1-3-5 | Rubber cap | В корзину | |
71 | 47.5x3.55/GB3452-1 | O-seal ring | В корзину | |
72 | YL20-1-1-3-3 | Oil seal | В корзину | |
73 | YL20-1-1-3-2 | Brake piston | В корзину | |
74 | YL16-1-1-12 | Spring | В корзину | |
75 | YL16-1-1-13 | Cam | В корзину | |
76 | YL16-1-1-11 | Brake shoe lockpin | В корзину | |
77 | YL16-1-1-1 | Brake shoe return spring | В корзину | |
78 | YL20-1-1-3-4 | Spring | В корзину | |
79 | YL20-1-1-3-1 | Brake pump body | В корзину | |
80 | d.8/GB308 | Steel ball | В корзину | |
81 | YL16-3-9-6 | Oil output union | В корзину | |
82 | YL16-3-9-9 | Oil inlet bolt | В корзину | |
83 | YL16-3-9-10 | Washer | В корзину | |
84 | YL16-3-9-8 | Oil input union | В корзину | |
85 | YL16-3-9-11 | Washer | В корзину | |
86 | 14/GB93 | Spring washer | В корзину | |
87 | M14x40/GB5783 | Hex. bolt | В корзину | |
88 | YL16-3-2 | Nut | В корзину | |
89 | d.6x1 | Copper pipe | В корзину | |
90 | YL16-3-19 | Union | В корзину | |
91 | YL16-3-21 | Washer | В корзину | |
92 | YL16-3-18 | Tee | В корзину | |
93 | YL16-3-20 | Nut | В корзину | |
94 | YL16-3-17 | Angle steel | В корзину | |
95 | YL16-3-6-12 | Washer | В корзину | |
96 | YL16-3-2-13 | Union | В корзину | |
97 | 16x2.4/GB1235 | O-seal ring | В корзину | |
98 | G75-0 | Rubber canvas hose | В корзину | |
99 | YL16-3-29 | Union | В корзину | |
100 | M22x1.5/GB6173 | Nut | В корзину | |
101 | 24x2.4/GB1235 | O-seal ring | В корзину | |
102 | M8x85/GB5782 | Bolt | В корзину | |
103 | JN150-351100 | Oil-water separator | В корзину | |
104 | JN150-3512010 | Pressure governor | В корзину | |
105 | YL16-3-1 | Foot pedal | В корзину | |
106 | G75-0 | Rubber canvas hose | В корзину | |
107 | M8/GB6170 | Hex. nut | В корзину | |
108 | 3x50/GB91 | Pin | В корзину | |
109 | YL20-1-1-1 | Brake plate | В корзину |
