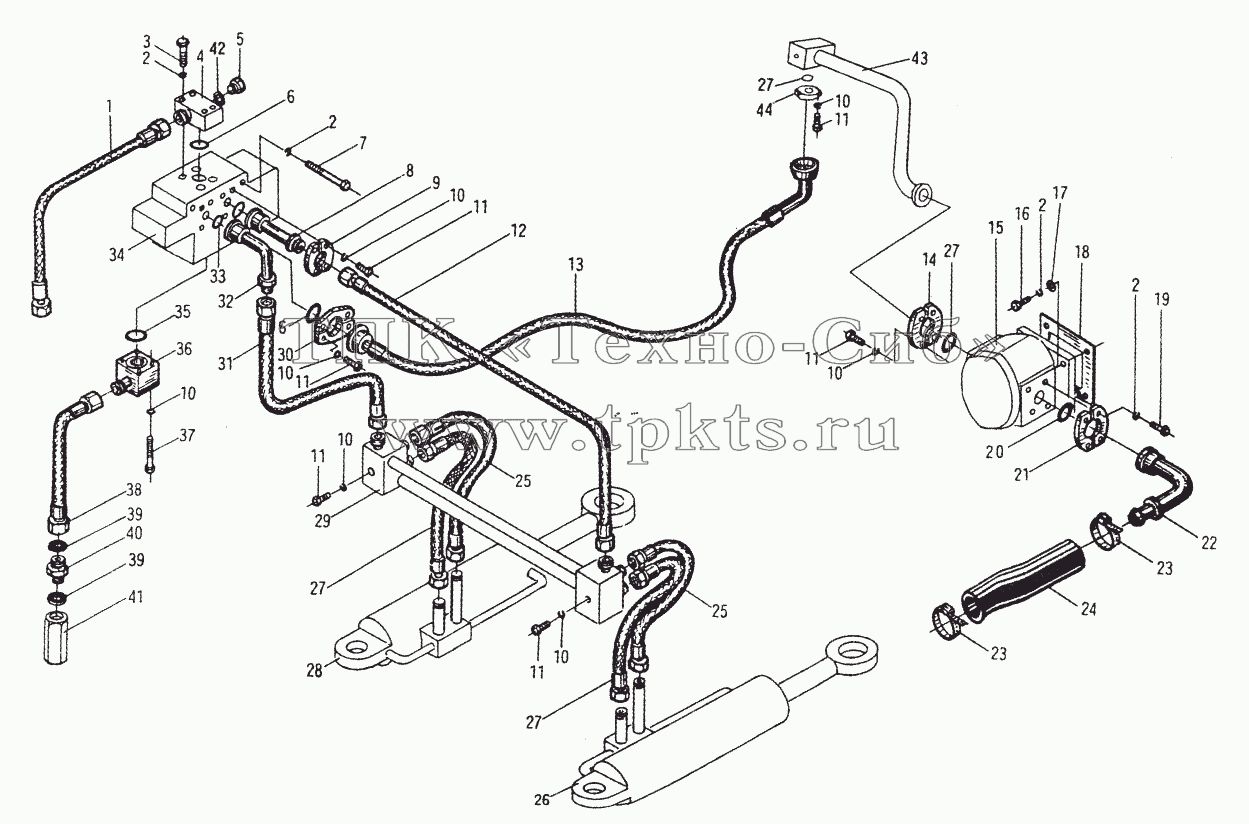

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | Z5G.7.2A.1 | Шланг высокого давления | В корзину | |
2 | GB93-87 | Шайба 12 | В корзину | |
3 | GB5782-86 | Болт | В корзину | |
4 | Z5G.7.2A.7 | Блок возврата масла | В корзину | |
5 | JB1000-77 | Заглушка | В корзину | |
6 | Кольцо | Кольцо | В корзину | |
7 | GB5782-86 | Болт | В корзину | |
8 | Z5GH.7.2.4 | Присоединительная труба | В корзину | |
9 | 85Z.10.1-2 | Split Flange | В корзину | |
10 | GB93-87 | Шайба 12 | В корзину | |
11 | GB5782-86 | Болт | В корзину | |
12 | Z5G.7.2A.6 | Шланг высокого давления | В корзину | |
13 | Z5G.7.2A.3 | Шланг высокого давления | В корзину | |
14 | Z5G.7.1-4 | Фланец | В корзину | |
15 | CBGJ2080 | Сдвоенный шестеренный насос | В корзину | |
16 | GB899-88 | Винт АМ10х1х20 | В корзину | |
17 | GB97.1-85 | Шайба | В корзину | |
18 | Z5G.7.1-16 | Прокладка | В корзину | |
19 | GB5781-86 | Болт | В корзину | |
20 | GB3452.1-1992 | Кольцо | В корзину | |
21 | Z5G.7.2-3 | Split Flange | В корзину | |
22 | Z5G.7.2.5 | Впускная труба | В корзину | |
23 | JB3616.1-1984 | Зажим | В корзину | |
24 | Z5G.7.2-2 | Шланг низкого давления | В корзину | |
25 | Z5G.7.2A.4 | Шланг высокого давления | В корзину | |
26 | Z5GH.7.2.12 | Левый поворотный цилиндр | В корзину | |
27 | GB3452.1-1992 | Кольцо | В корзину | |
28 | Z5GH.7.2.6 | Правый поворотный цилиндр | В корзину | |
29 | Z5GH.7.2.9 | Присоединительный блок | В корзину | |
30 | 85Z.10.1-1S | Фланец | В корзину | |
31 | Z5G.7.2A.5 | Шланг высокого давления | В корзину | |
32 | Z5GH.7.2.3 | Присоединительный шланг | В корзину | |
33 | GB3452.1-1992 | Кольцо | В корзину | |
34 | ZLF25A1 | Вспомогательный блок | В корзину | |
35 | GB3452.1-1992 | Кольцо | В корзину | |
36 | Z5G.7.2A.8 | Присоединительный блок | В корзину | |
37 | GB5780-86 | Болт | В корзину | |
38 | Z5G.7.2A.2 | Шланг высокого давления | В корзину | |
39 | Q/SC1294-2000 | Шайба | В корзину | |
40 | Z5GH.7.2-1 | Присоединительный элемент | В корзину | |
41 | S15A3/2 | Обратный клапан | В корзину | |
42 | Q/SC1294-2000 | Шайба | В корзину | |
43 | Z5G.7.2.12 | Труба | В корзину | |
44 | FPS1 | Фланец | В корзину |
