Каталоги запасных частей к спецтехнике XCMG ZL50G Рабочая гидравлическая система

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
5
5
6
7
7
7
8
8
8
9
9
10
11
11
11
11
11
12
13
14
14
14
14
15
15
15
15
15
15
16
17
18
18
19
20
20
21
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
43
44
45
46
47
48
49
49
50
50
50
52
53
54
54
54
54
54
54
55
55
55
55
55
55
56
57
58
59
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
75
76
77
78
79
81
82
83
84
85
86
87

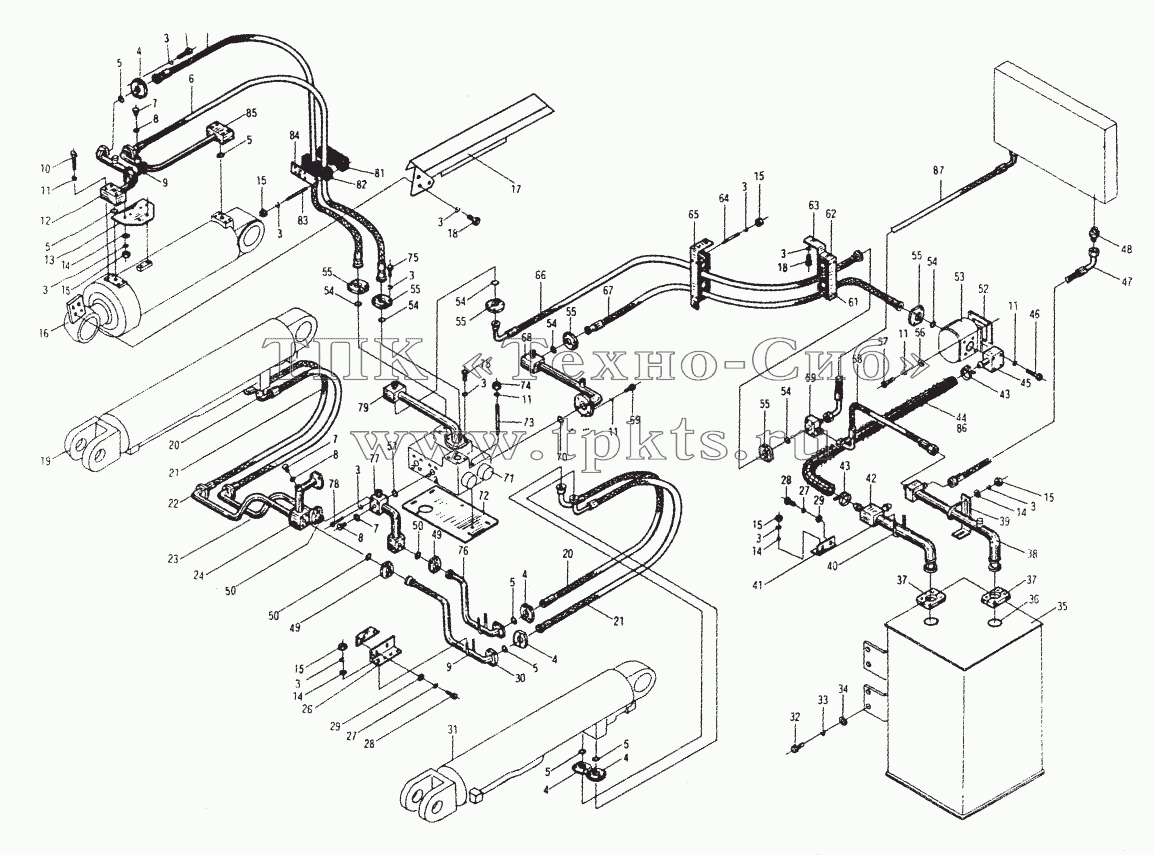

Позиция на иллюстрации Заводской номер детали Название детали
1 Z5G.7.1A.1 F Шланг В корзину
2 GB5783-86 Болт В корзину
3 GB93-87 Шайба 12 В корзину
4 FPS 1 Фланец В корзину
5 Кольцо Кольцо В корзину
6 Z5G.7.1A.2 F Шланг В корзину
7 JB1000-77 Заглушка В корзину
8 Q/SC1294-2000 Шайба В корзину
9 85Z.10.1.1-2 U-Болт В корзину
10 GB5782-86 Болт В корзину
11 GB93-87 Шайба 12 В корзину
12 Z5G.7.1.2 Труба В корзину
13 ZL50E.7.1-1 Планка В корзину
14 GB97.1-85 Шайба В корзину
15 GB6170-86 Гайка В корзину
16 Z5G.7.1.1 Цилиндр наклона В корзину
17 Z5G.7.1-14 Опора В корзину
18 GB5783-86 Болт В корзину
19 Z5G.7.1.3A Цилиндр В корзину
20 Z5G.7.1A.7 F Шланг В корзину
21 Z5G.7.1A.6 F Шланг В корзину
22 Z5G.7.1.7 Труба В корзину
23 Z5G.7.1.8 Труба В корзину
24 Z5G.7.1.9 Труба В корзину
25 Z5G.7.1-15 Планка В корзину
26 Z5G.7.1-2 Планка В корзину
27 GB93-87 Шайба 12 В корзину
28 GB5783-86 Болт В корзину
29 GB97.1-85 Шайба В корзину
30 Z5G.7.1.22 Труба В корзину
31 Z5G.7.1.24A Цилиндр В корзину
32 GB5783-86 Болт В корзину
33 GB93-87 Шайба 12 В корзину
34 GB97.1-85 Шайба В корзину
35 Z5G.7.1.27 Масляный бак В корзину
36 GB3452.1-1992 Кольцо В корзину
37 ZL50E.7.1.24-1 Фланец В корзину
38 Z5GH.7.1.6 труба В корзину
39 Z5G.7.1-6 Планка В корзину
40 25G.7.1-7 U-Болт В корзину
41 Z5G.7.1-8 Планка В корзину
42 Z5G.7.1.17A Труба В корзину
43 JB3616.1-84 Хомут В корзину
44 Z5G.7.1-9 Шланг В корзину
45 Z5G.7.1.14A Соединитель В корзину
46 GB5783-86 Болт В корзину
47 Z5G.7.1A.4 D Труба В корзину
48 122LM27 x 1.5ED Соединитель В корзину
49 85Z.10.1-2 Split Flange В корзину
50 GB3452.1-1992 Кольцо В корзину
52 Z5G.7.1-16 Прокладка В корзину
53 CBGJ3100/1010 Шестеренный насос В корзину
54 Кольцо Кольцо В корзину
55 FPS1 1/4 Фланец В корзину
56 GB97.1-85 Шайба В корзину
57 GB899-88 Винт АМ10х1х20 В корзину
58 Z5G.7.1A.5 D Труба В корзину
59 Z5G.7.1A.10 Соединитель В корзину
61 Z5G.7.1.29-2 Пластина В корзину
62 Z5G.7.1.29-1 Пластина В корзину
63 Z5G.7.1-12 Планка В корзину
64 GB901-88 Болт В корзину
65 Z5G.7.1-11 Планка В корзину
66 Z5G.7.1A.8 F Шланг В корзину
67 Z5G.7.1A.3 F Шланг В корзину
68 Z5G.7.1.1.1 Труба В корзину
69 GB5783-86 Болт В корзину
70 GB3452.1-1992 Кольцо В корзину
71 D32 Клапан В корзину
72 Z5G.7.1-10 Планка В корзину
73 GB901-88 Болт В корзину
74 GB6170-86 Гайка В корзину
75 GB5782-86 Болт В корзину
76 Z5G.7.1.20 Труба В корзину
77 Z5G.7.1.23 Труба В корзину
78 GB5782-86 Болт В корзину
79 Z5GH.7.1.9 Труба В корзину
81 Z5G.7.1.10-3 Пластина В корзину
82 Z5G.7.1.10-2 Пластина В корзину
83 GB901-88 Болт В корзину
84 Z5G.7.1.10-1 Пластина В корзину
85 Z5G.7.1.4 Труба В корзину
86 ZL50E.7.1-10 Пружина В корзину
87 Z5G.7.1A.9 D Труба В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
