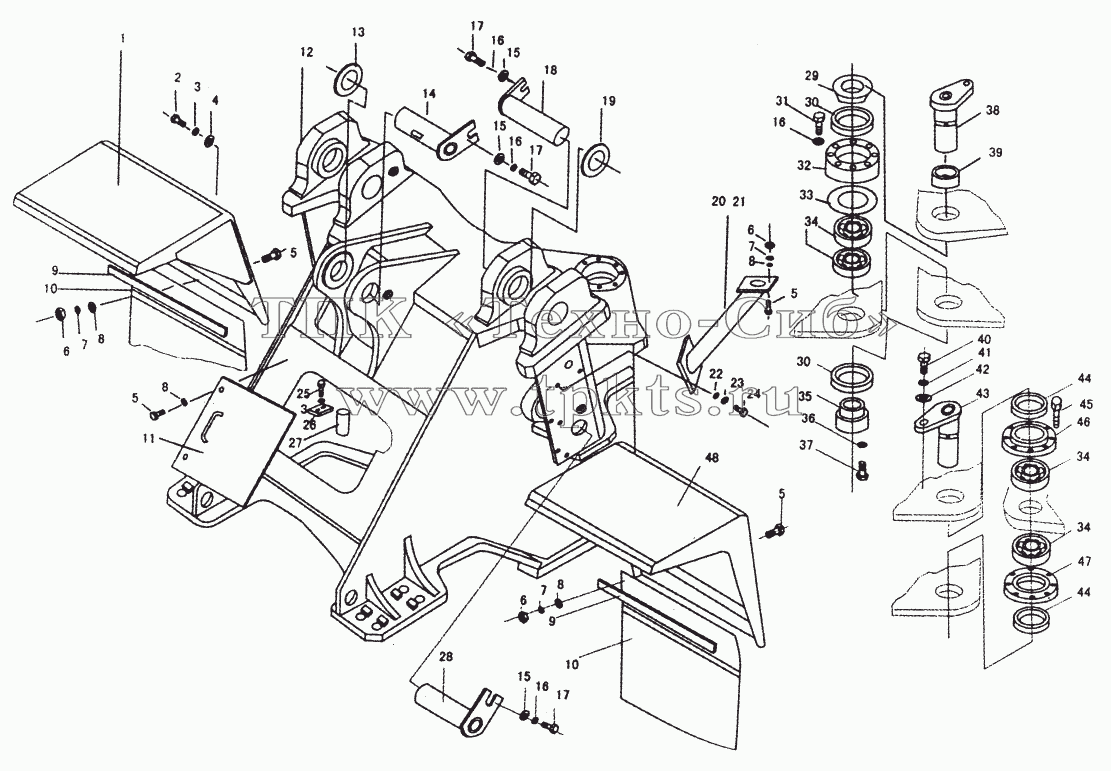

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | Z5G.6.19A | Правое крыло | В корзину | |
2 | GB5783-86 | Болт | В корзину | |
3 | GB97-87 | Шайба | В корзину | |
4 | GB97.1-85 | Шайба | В корзину | |
5 | GB5781-86 | Болт | В корзину | |
6 | GB6170-86 | Гайка | В корзину | |
7 | GB93-87 | Шайба 12 | В корзину | |
8 | GB97.1-85 | Шайба | В корзину | |
9 | Z5G.6.18-2 | Резиновый коврик | В корзину | |
10 | Z5G.6.18-1 | Пластина | В корзину | |
11 | Z5G.6.20 | Пластина | В корзину | |
12 | Z5GV.6.1 | Переднее шасси | В корзину | |
13 | Z150E.6-19 | Регулировочная прокладка | В корзину | |
14 | Z5G.6.21 | Штифт | В корзину | |
15 | 85Z.06-5 | Шайба | В корзину | |
16 | GB93-87 | Шайба 12 | В корзину | |
17 | GB5783-86 | Болт | В корзину | |
18 | Z5G.6.4 | Штифт | В корзину | |
19 | ZL50E.6.17 | Регулировочная прокладка | В корзину | |
20 | Z5G.6.16A | Защита левой лампы | В корзину | |
21 | Z5G.6.17A | Защита правой лампы | В корзину | |
22 | GB97.1-85 | Шайба | В корзину | |
23 | GB93-87 | Шайба 12 | В корзину | |
24 | GB5783-86 | Болт | В корзину | |
25 | GB5781-86 | Болт | В корзину | |
26 | ZL40.8.-1A | Пластина | В корзину | |
27 | ZLH.6.5 | Штифт | В корзину | |
28 | Z5G.6.3 | Штифт | В корзину | |
29 | 85Z.6.14-1 | Ведомое устройство | В корзину | |
30 | GB9877.1-88 | Кольцо | В корзину | |
31 | GB5782-86 | Болт | В корзину | |
32 | ZL50E.6-3 | Седло подшипника | В корзину | |
33 | 85Z.06.14-3 | Регулировочная прокладка | В корзину | |
34 | GB297-84 | Конический роликоподшипник | В корзину | |
35 | ZL50E.6-2 | Крышка | В корзину | |
36 | 85Z.06.14-6 | Шайба | В корзину | |
37 | 85Z.06.14-5 | Болт | В корзину | |
38 | ZL50E.6.10 | Штифт | В корзину | |
39 | 85Z.07.1.2.1-11 | Шейка | В корзину | |
40 | GB5783-86 | Болт | В корзину | |
41 | GB93-87 | Шайба 12 | В корзину | |
42 | ZL50E.6-4 | Шайба | В корзину | |
43 | Z6G.6.13 | Центральный штифт | В корзину | |
44 | GB9877.1-88 | Кольцо | В корзину | |
45 | GB5782-86 | Болт | В корзину | |
46 | Z5G.6-10 | Фланец | В корзину | |
47 | Z5G.6-11 | Фланец | В корзину | |
48 | Z5G.6.18A | Левое крыло | В корзину |
