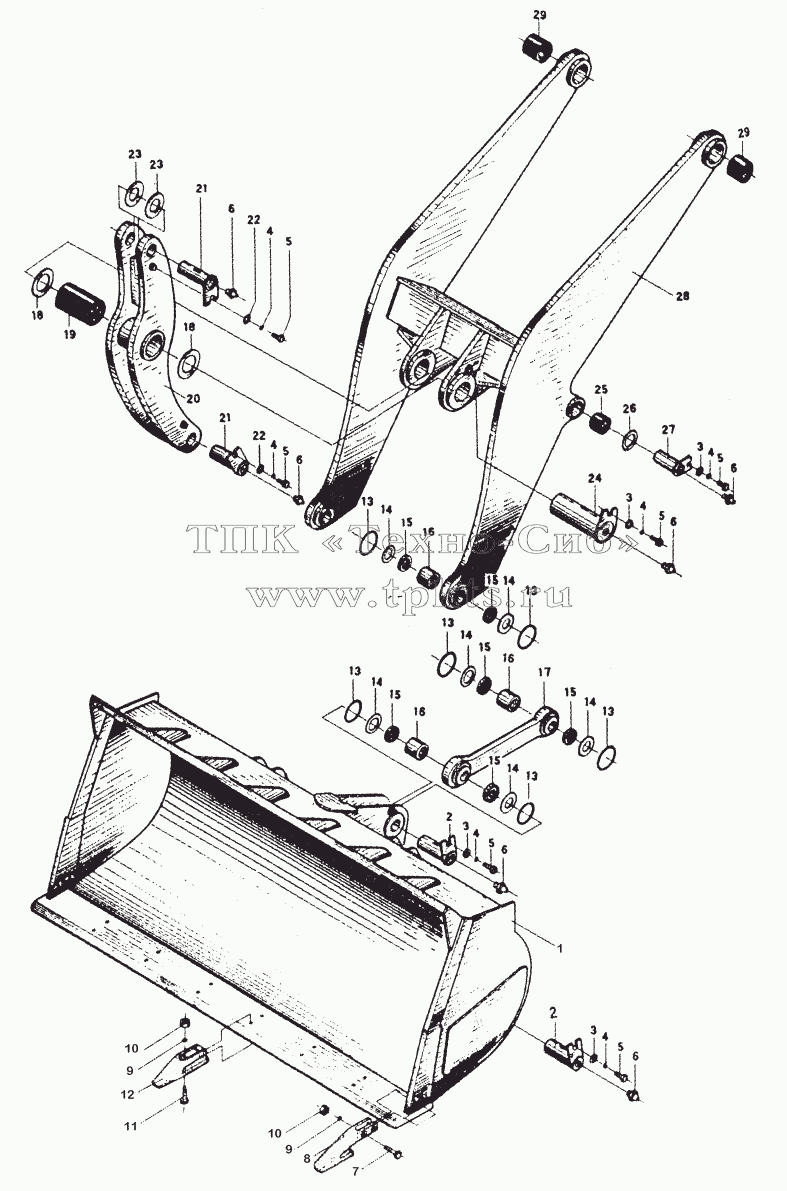

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | Z5G.8.1E | Ковш | В корзину | |
2 | Z5G.8.7 | Шпилька | В корзину | |
3 | 85Z.06-5 | Шайба | В корзину | |
4 | GB93-87 | Шайба 12 | В корзину | |
5 | GB5783-86 | Болт | В корзину | |
6 | GB1152-89 | Патрубок М10х1 | В корзину | |
7 | GB5782-86 | Болт | В корзину | |
8 | Z5G.8.1-1 | Зуб | В корзину | |
9 | GB93-87 | Шайба 12 | В корзину | |
10 | ZL40A.11.1-19 | Nut | В корзину | |
11 | Z5G.8.1-2 | Болт | В корзину | |
12 | ZL40A.11.1-18B | Зуб | В корзину | |
13 | Z5G.8-5 | Кольцо | В корзину | |
14 | ZL50E.6-19 | Регулировочная прокладка | В корзину | |
15 | GB9877.1-88 | Кольцо | В корзину | |
16 | Z5G.8-6A | Втулка | В корзину | |
17 | Z5G.8.3 | Шарнир | В корзину | |
18 | Z150E.8-12 | Регулировочная прокладка | В корзину | |
19 | Z5G.8-2 | Втулка | В корзину | |
20 | Z5G.8.4 | Опрокидывающий рычаг | В корзину | |
21 | Z5G.8.6 | Шпилька | В корзину | |
22 | ZL50E.8-4 | Блок | В корзину | |
23 | ZL50E.6-19 | Регулировочная прокладка | В корзину | |
24 | Z5G.8.5 | Шпилька | В корзину | |
25 | Z5G.8-1 | Втулка | В корзину | |
26 | ZL50E.8-16 | Шайба | В корзину | |
27 | ZL50E.8.7 | Шпилька | В корзину | |
28 | Z5G.8.2 | Подъемный рычаг | В корзину | |
29 | Z5G.8-3 | Втулка | В корзину |
