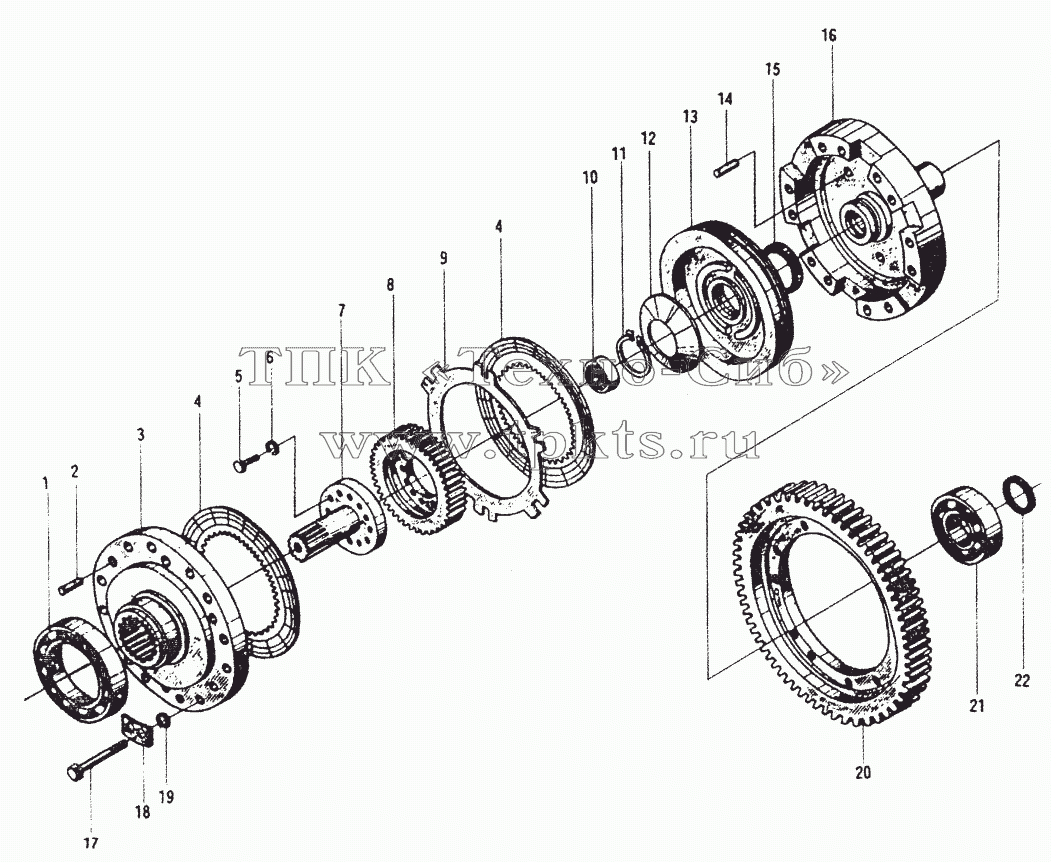

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | GB276-89 | Шарикоподшипник | В корзину | |
2 | ZL40.6.10-2 | Шплинт якоря | В корзину | |
3 | ZL40A.30.1-1 | Маховик | В корзину | |
4 | ZL40A.30.1.1A | приводная пластина 2-й передачи | В корзину | |
5 | GB5783-86 | Болт | В корзину | |
6 | GB93-87 | Шайба 12 | В корзину | |
7 | ZL40A.30.1-2A | Главный вал шестеренной передачи | В корзину | |
8 | ZL40A.30.1-3A | Кольцевая шестерня 2-й передачи | В корзину | |
9 | ZL40A.30.1-10 | Фрикционная пластина 2-й передачи | В корзину | |
10 | GB276-89 | Шарикоподшипник | В корзину | |
11 | GB894.1-87 | Запирающее кольцо 65 | В корзину | |
12 | ZL40.6-39 | Пружина | В корзину | |
13 | ZL40A.30.1-5 | Главный поршень | В корзину | |
14 | GB119-86 | Штырь | В корзину | |
15 | ZL40A.30.1-8 | Уплотнительное кольцо | В корзину | |
16 | ZL40A.30.1-7 | Главный цилиндр | В корзину | |
17 | GB785-86 | Болт М12х1,25х100 | В корзину | |
18 | ZL40.6-88 | Гровер | В корзину | |
19 | GB93-87 | Шайба 12 | В корзину | |
20 | ZL40A.30.1-6 | Средний вал наружной шестерни | В корзину | |
21 | GB276-89 | Шарикоподшипник | В корзину | |
22 | ZL40A.30.1-9 | Уплотнительное кольцо | В корзину |
