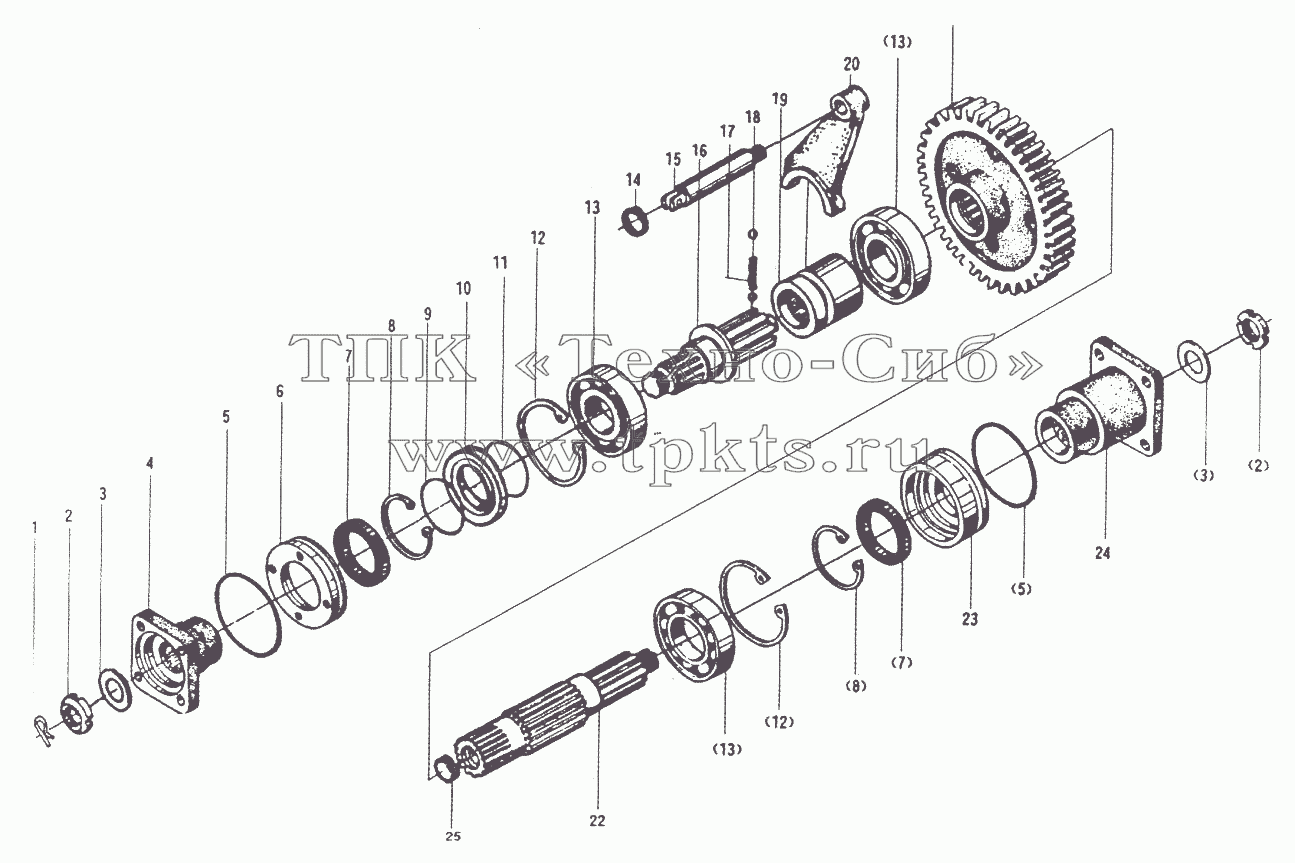

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | GB91-76 | Шпонка | В корзину | |
2 | ZL40A.30.3-1 | Гайка | В корзину | |
3 | ZL40A.30.3-9 | Шайба | В корзину | |
4 | ZL40A.30.3-2 | Фланец | В корзину | |
5 | GB1235-76 | Кольцо | В корзину | |
6 | ZL40.6-24 | Седло под уплотнительное кольцо | В корзину | |
7 | HG-692-67 | Уплотнительное кольцо 95 | В корзину | |
8 | GB893.1-86 | Пружинный зажим | В корзину | |
9 | GB1235-76 | Кольцо | В корзину | |
10 | ZL40.30.3-4 | Прокладка | В корзину | |
11 | GB1235-76 | Кольцо | В корзину | |
12 | GB893.1-86 | Пружинный зажим | В корзину | |
13 | GB276-89 | Шарикоподшипник | В корзину | |
14 | HG4-692-67 | Seal | В корзину | |
15 | ZL40A.30.3-15 | Рычаг поворотный | В корзину | |
16 | ZL40.6.6-6 | Задний выходной вал | В корзину | |
17 | ZL40.6-25 | Пружина | В корзину | |
18 | GB308-77 | Стальной шарик | В корзину | |
19 | ZL40.6.6-5 | Втулка | В корзину | |
20 | ZL40.6-20 | Хомут | В корзину | |
21 | ZL40A.30.3-8 | Выходная шестерня | В корзину | |
22 | ZL40A.30.3-10 | Передний выходной вал | В корзину | |
23 | ZL40.6-28A | Обойма уплотнительного кольца | В корзину | |
24 | ZL40.13.1-3 | Фланец | В корзину | |
25 | ZL40.6.6-1 | Втулка | В корзину |
