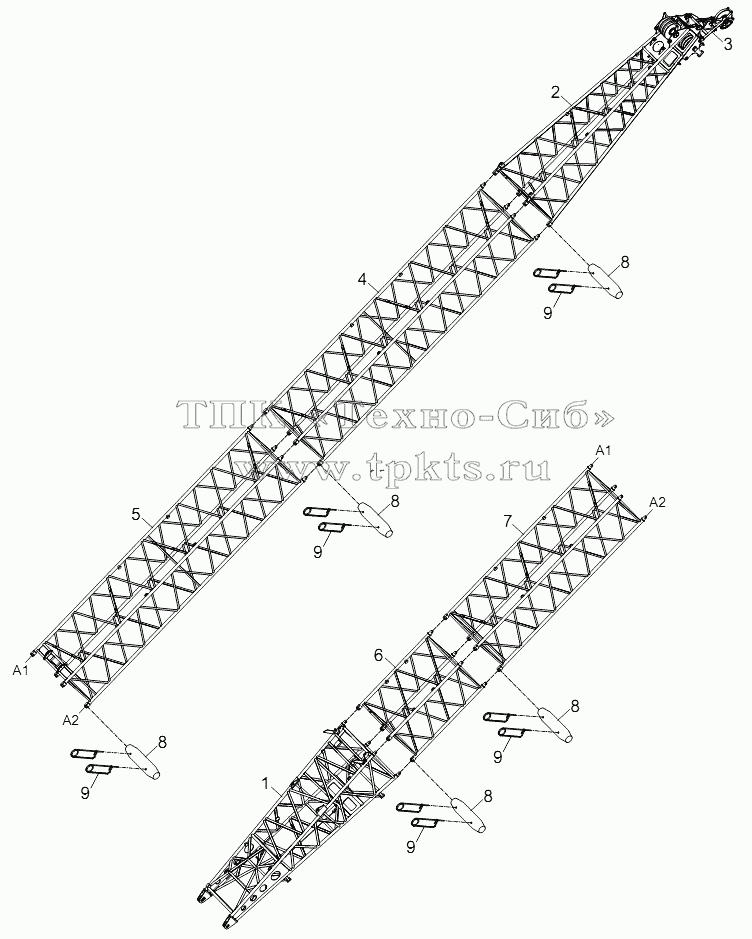

Каталоги запасных частей к спецтехнике Zoomlion Кран ZCC1100H MAIN BOOM ASSY. D00663110100000000Y
1
2
3
4
5
6
7
8
8
8
8
8
9
9
9
9
9
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 00663110100000000 |
00663110100000000 |
|
Main boom assy |
В корзину
|
| 1 |
00663110100400000 |
|
Main boom pivot section assy |
В корзину
|
| 2 |
00663110100200000 |
|
Main boom head assy |
В корзину
|
| 3 |
00663110101400000 |
|
Tip boom assy |
В корзину
|
| 4 |
00663110101200000 |
|
9m main boom intermediate section assy |
В корзину
|
| 5 |
00663110100600000 |
|
9m main boom intermediate section A assy |
В корзину
|
| 6 |
00663110100800000 |
|
3m main boom intermediate section assy |
В корзину
|
| 7 |
00663110101000000 |
|
6m main boom intermediate section assy |
В корзину
|
| 8 |
00663000100001031 |
|
Pin spindle |
В корзину
|
| 9 |
00663065400201010 |
|
Retaining pin |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
