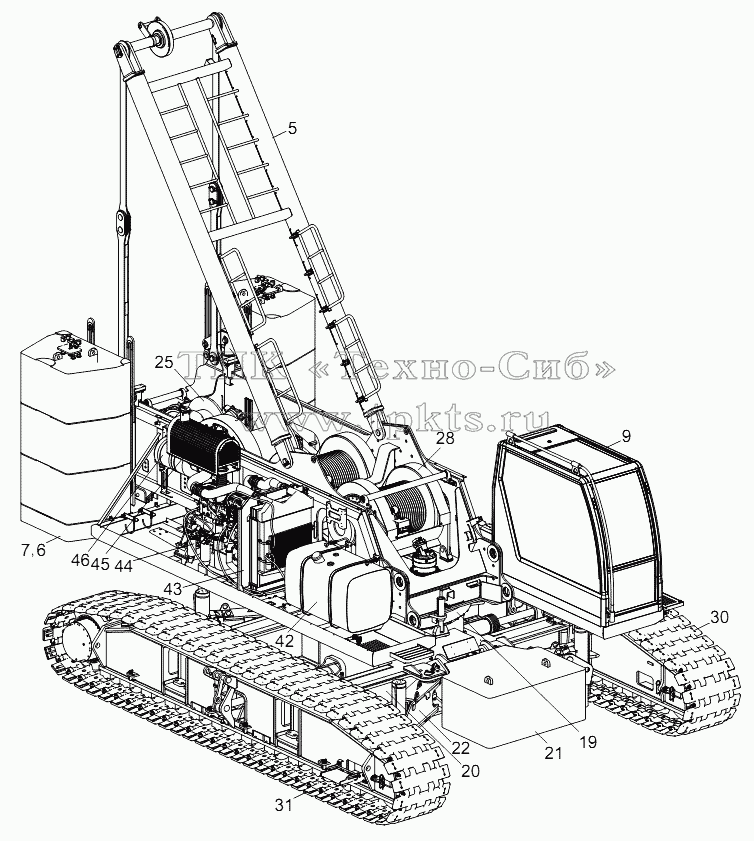

Каталоги запасных частей к спецтехнике Zoomlion Кран ZCC1100H ZCC1100HCL CRAWLER CRANE D00663110000000000Z
5
6
7
9
19
20
21
22
25
28
30
31
42
43
44
45
46
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 00663110000000000 |
00663110000000000 |
|
ZCC1100HCL crawler crane |
В корзину
|
| 5 |
00663111800000000 |
|
A-frame assy |
В корзину
|
| 6 |
00663110600000000 |
|
Rear counterweight |
В корзину
|
| 7 |
00663114900000000 |
|
Counterweight assembly |
В корзину
|
| 9 |
00663110700000000 |
|
Operator’s cab assembly |
В корзину
|
| 18 |
00663118403700000 |
|
Counterweight lifting cylinder |
В корзину
|
| 19 |
00663024500000000 |
|
Slewing ring assembly |
В корзину
|
| 20 |
00663112800000000 |
|
Undercarriage central section assy |
В корзину
|
| 21 |
00663119500000000 |
|
Central counterweight |
В корзину
|
| 22 |
00663115800000000 |
|
Folding bracket installation |
В корзину
|
| 23 |
00663118400700000 |
|
Support cylinder |
В корзину
|
| 24 |
00663110800000000 |
|
Support plate installation |
В корзину
|
| 25 |
00663112000000000 |
|
Derricking mechanism |
В корзину
|
| 26 |
00663003700000001 |
|
Ratchet wheel mechanism |
В корзину
|
| 27 |
00663307500000001 |
|
Ratchet wheel cylinder |
В корзину
|
| 28 |
00663113500000000 |
|
Hoist gear |
В корзину
|
| 29 |
00663113000000000 |
|
Hydraulic oil tank |
В корзину
|
| 30 |
00663112400000000 |
|
Left crawler carrier assy |
В корзину
|
| 31 |
00663112500000000 |
|
Right crawler carrier assy |
В корзину
|
| 32 |
00663110400000000 |
|
Slewing table attachments welded |
В корзину
|
| 40 |
00663117600000000 |
|
Air conditioning |
В корзину
|
| 41 |
00663114400000000 |
|
Slewing mechanism |
В корзину
|
| 42 |
00663111100000000 |
|
Fuel supply system |
В корзину
|
| 43 |
00663111300000000 |
|
Cooling system |
В корзину
|
| 44 |
00663111000000000 |
|
Engine assembly |
В корзину
|
| 45 |
00663111200000000 |
|
Exhaust system |
В корзину
|
| 46 |
00663111400000000 |
|
Air intake system |
В корзину
|
| 47 |
00663113900000000 |
|
Oil pump drive device |
В корзину
|
| 48 |
00663118401600000 |
|
Crawler carrier extending & retracting cylin der |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
